Ligadores elétricos HelaCon
Adequados para qualquer área da instalação elétrica



A linha de ligadores elétricos HelaCon é usada para conectar e direcionar cabos e condutores de forma rápida, fácil e fiável em aplicações e instalações elétricas domésticas. Os ligadores rápidos HelaCon são usados em residências com tensões de até 450 volts. Esta gama de ligadores rápidos está disponível em versões com diferentes números de polos, permitindo uma elevada flexibilidade na sua aplicação em função do número de cabos condutores e do espaço disponível.


Os ligadores elétricos permiten o manuseamento de secções de até 2,5 mm² sem dificuldade e o uso de condutores mais grossos quando ocorre queda de tensão. A forma de instalar e distribuir os cabos é diferente em cada país, dependendo do tipo de cabo, diâmetro, cor, caixa de junção e sistema de montagem utilizado.



RESUMO DOS PRODUTOS


Ligadores elétricos rígidos e flexíveis


Ligadores elétricos para instalações de iluminação


Caixa de ligadores elétricos de cabos por inserção



HelaCon Easy: ligadores elétricos de cabos rígidos


Características e vantagens

HelaCon Easy é uma gama de ligadores de fios elétricos para a conexão e distribuição rápida, fácil e fiável de cabos e condutores elétricos em instalações residenciais. Os conectores foram projetados para suportar níveis médios de tensão em residências de até 450 volts.



O conector rápido Helacon Easy possui um número diferente de pólos de entrada permitindo uma grande flexibilidade na sua aplicação em função do número de cabos condutores e do espaço disponível. Cabos com secções de até 2,5 mm² podem ser instalados sem dificuldade, permitindo a utilização de condutores mais grossos quando ocorrer queda de tensão.

Aplicação de ligadores rápidos





Graças ao seu tamanho compacto, os conectores rápidos encaixam perfeitamente em espaços pequenos e, em geral, podem ser usados em todos os tipos de caixas de junção, tanto salientes como embutidas.

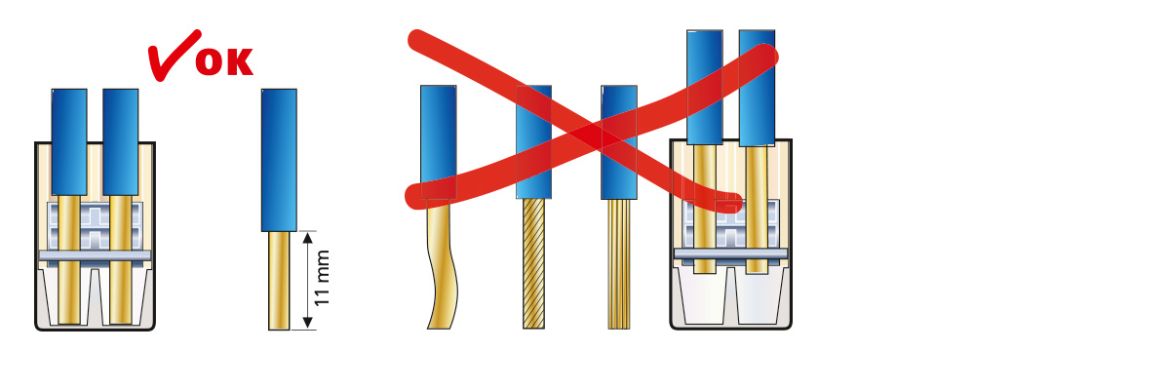

Os ligadores de fios elétricos HelaCon Easy foram projetados para uso com cabos rígidos de até 2,5 mm² de secção. Os conectores não devem utilizar condutores elétricos dobrados, flexíveis ou semirrígidos.

Como utilizar ligadores rápidos?





Antes da instalação, verifique se a fonte de alimentação está desligada



- Use apenas condutores rígidos de cobre
- Descarne os fios aproximadamente 11 mm
- Insira os cabos no conector elétrico
- Utilize a prova de tensão através da entrada individual de testes
- Para trocar um cabo, segure-o e gire-o para a esquerda e para a direita puxando o conector elétrico



HelaCon Easy: ligadores elétricos de cabos rígidos e semirrígidos



Características e vantagens

HelaCon Plus Mini é um conector elétrico de mecanismo de pressão perfeito para qualquer conexão de cabos. A mola dupla oferece uma inserção de cabo muito simples, permitindo a aplicação em situações mais complicadas, como instalações de teto. Além disso, o conector rápido Helacon Plus Mini apresenta uma redução de tamanho de até 40% em comparação com a versão HECP anterior.



Por outro lado, o invólucro transparente e as diferentes cores garantem uma fácil identificação do número de polos. Por fim, uma entrada de teste na parte frontal garante a segurança durante a aplicação, instalação e manutenção do cabo.

Aplicação de ligadores rápidos

Os ligadores rápidos HelaCon Plus Mini são usados para conectar e direcionar cabos e condutores de forma rápida, fácil e fiável em aplicações elétricas domésticas.



O conector rápido Helacon Plus Mini pode ser usado em todos os tipos de caixas de junção, tanto salientes como embutidas, oferecendo uma instalação confortável com a máxima segurança.




Como utilizar ligadores rápidos?

- Antes da instalação, verifique se a fonte de alimentação está desligada
- Use os ligadores elétricos apenas com cabos rígidos e semirrígidos
- Descarne os fios aproximadamente 11 mm
- Insira os cabos no conector elétrico
- Utilize a prova de tensão através da entrada individual de testes

Para trocar um cabo, segure-o e gire-o para a esquerda e para a direita puxando o conector rápido.







HelaCon Lux: ligadores elétricos rápidos para cabos rígidos e flexíveis


HelaCon Lux é um conector rápido comummente usado em instalações de iluminação, onde é necessário conectar condutores sólidos a condutores flexíveis para iluminação. Graças à sua conexão 2/1, é possível fazer ligação de dispositivos adicionais através das linhas de alimentação.



O condutor pode ser facilmente inserido e removido a qualquer momento usando o mecanismo de bloqueio. Os ligadores rápidos Helacon Lux admitem qualquer tipo de condutor, sendo muito útil para conectar dispositivos com cabos elétricos flexíveis, como dispositivos de controlo de persianas, ventiladores e outros dispositivos.

Características e vantagens

- Adequados para conectar cabos rígidos com cabos flexíveis
- Conector elétrico com mecanismo de bloqueio/desbloqueio de mola
- Adequado para condutores semirrígidos em instalações de iluminação
- Conectores adequados para uso com corrente de tensão comum de 450 V / 24 A
- Adequados para aplicações muito flexíveis
- Aplicação sem ferramentas para uma conexão fácil, rápida e segura
- Especialmente indicados para trabalhos em altura e de difícil acesso a cabos





Helacon Plus Releasable: Ligadores elétricos universais



Características e vantagens

Os Conectores Reutilizáveis HelaCon Plus Releasable são usados com todos os tipos de conectores para conectar cabos no campo da instalação elétrica. Os conectores rápidos podem ser usados em todos os tipos de caixas de junção, sejam salientes ou embutidas. HelaCon oferece a melhor solução possível quando é necessária uma instalação confortável, garantindo a máxima segurança.

- Não instalar com alimentação ligada
- Use apenas condutores de cobre sólidos e trançados
- Comprimento de descarne de 10 mm
- Abra a alavanca e insira todo o comprimento descarnado na caixa do cabo - verifique a conexão através da caixa transparente
- Use a entrada de teste de tensão de fácil acesso na parte inferior
- Desconecte o cabo: Abra a alavanca para libertar o cabo desejado





Vantagens dos ligadores elétricos reconectáveis HelaCon Plus Mini



Alta visibilidade nas instalações

Os conectores de fios eletricos sem parafusos são comummente usados em instalações domésticas. No entanto, embora esta seja uma instalação de rotina, requer cuidados significativos, portanto, um ajuste firme e seguro é essencial para uma operação duradoura e sem problemas. Caso contrário, um trabalho descuidado pode causar danos, sobreaquecimento e, no pior dos casos, um incêndio.

O invólucro transparente dos novos ligadores elétricos HelaCon Plus Mini permitem uma verificação visual rápida e fácil, indicando se o cabo se encaixa corretamente no conector. Este é um aspeto crítico de segurança a ter em conta e que permitirá verificar o correto funcionamento da instalação.
